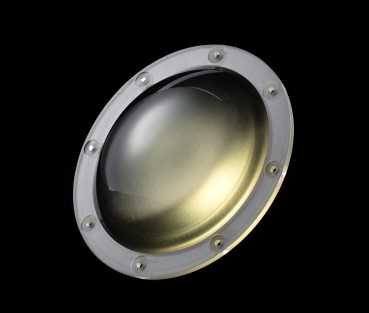

高增益介質透鏡
公司提供從毫米波頻段到太赫茲頻段的不同種類高增益介質透鏡，包括常見的平凸非球面透鏡、厚度更小的菲涅爾透鏡、透鏡陣列等。 在透鏡成品率、性能、品質等方面可與國外同類型產品相媲美甚至更優，同時在產品成本和交付時間上有更大的優勢。
|
性能指標 |
單位 |
型號 |
||
|
LLLENS-F-140-80 |
LLLENS-F-220-60 |
LLLENS-F-290-50 |
||
|
設計頻率 |
GHz |
140 |
220 |
290 |
|
最大增益 |
dBi |
35.0 |
35.6 |
31.1 |
|
直徑 |
mm |
80 |
60 |
50 |
|
焦距 |
mm |
55 |
38 |
15 |
|
中心厚度 |
mm |
4.6 |
3 |
3.4 |
|
邊厚 |
mm |
1.2 |
0.8 |
1.2 |
|
通光孔徑 |
% |
80 |
70 |
70 |
|
材料 |
- |
MCOP |
MCOP |
MCOP |
|
介電常數 |
- |
2.35 |
2.35 |
2.35 |
|
損耗因子 |
- |
0.0005 |
0.0005 |
0.0005 |
|
重量 |
g |
11.6 |
4.1 |
2.9 |

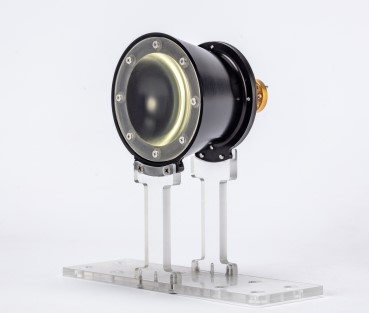

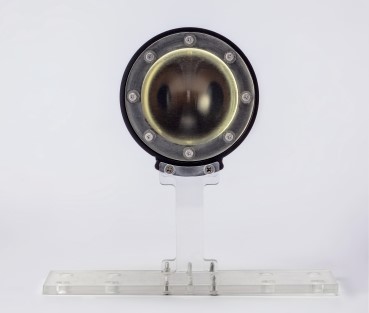

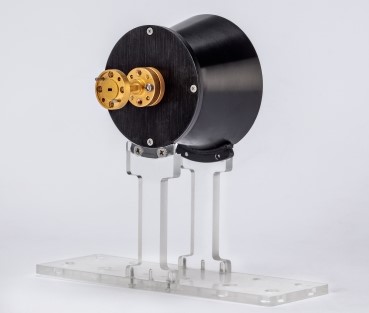

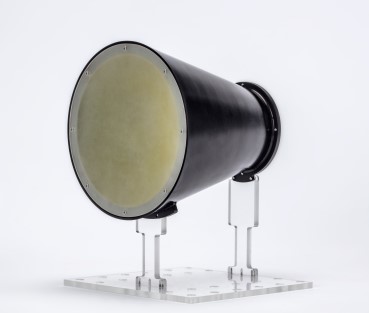

”喇叭+透鏡”模組
透鏡天線結合了透鏡和喇叭天線的特點，能實現高增益、窄波束寬度和低副瓣電平，輕巧緊湊，可減小多路徑傳播對信號的影響，增強信號的穩定性和可靠性。 可用于通信、雷達等領域的系統優化，以及毫米波太赫茲測試和成像系統，實現無損檢測、物質鑒別、材料特性提取和光譜分析。
|
性能指標 |
單位 |
型號 | |||||||||
|
LLHLA-AS-5075-30 |
LLHLA-AS-5075-35 |
LLHLA-AS-75110-30 |
LLHLA-AS-75110-40 |
LLHLA-AS-110170-30 |
LLHLA-AS-110170-40 |
LLHLA-AS-170220-35 |
LLHLA-AS-170220-40 |
LLHLA-AS-220325-35 |
LLHLA-AS-220325-40 |
||
|
電性能 |
|||||||||||
|
工作頻帶 |
GHz |
50-75 |
50-75 |
75-110 |
75-110 |
110-170 |
110-170 |
170-220 |
170-220 |
220-325 |
220-325 |
|
增益 |
dBi |
30.2 |
35.3 |
32.0 |
40.2 |
30.3 |
40.3 |
35.1 |
40.3 |
35.3 |
40.2 |
|
增益范圍 |
dBi |
28.0-31.9 |
32.9-36.7 |
29.8-33.5 |
38.0-41.6 |
28.1-32.0 |
37.7-41.8 |
34.4-35.9 |
39.2-40.8 |
33.1-36.3 |
37.7-41.2 |
|
S11 |
dB |
-15.8 |
-15.9 |
-15.4 |
-16.9 |
-16.6 |
-14.7 |
-17.5 |
-18.3 |
-16.2 |
-18.3 |
|
3dB波束寬度（E面） |
° |
5.2 |
2.9 |
4.1 |
1.5 |
5.0 |
1.4 |
2.7 |
1.4 |
2.7 |
1.4 |
|
3dB波束寬度（H面） |
° |
5.2 |
2.9 |
4.1 |
1.5 |
5.1 |
1.4 |
3.0 |
1.5 |
3.0 |
1.7 |
|
副瓣電平(E面） |
dB |
-27.0 |
-27.9 |
-25.9 |
-29.8 |
-24.1 |
-30.5 |
-26.3 |
-30.1 |
-26.4 |
-28.9 |
|
副瓣電平(H面） |
dB |
-25.6 |
-26.7 |
-27.3 |
-32.5 |
-23.5 |
-31.9 |
-35.4 |
-35.3 |
-29.1 |
-31.8 |
|
口徑效率 |
% |
53.1 |
55.3 |
61.9 |
57.5 |
55.0 |
53.8 |
51.2 |
54.0 |
54.1 |
52.6 |
|
極化 |
- |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
|
外觀 |
|||||||||||
|
透鏡材質 |
- |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
|
口徑尺寸 |
mm |
84 |
136 |
68 |
156 |
46.5 |
112.4 |
54.9 |
85.2 |
43.6 |
65.1 |
|
整體長度 |
mm |
91.7 |
141.8 |
78.0 |
169.1 |
52.7 |
116.8 |
49.3 |
78.5 |
35.8 |
45.5 |
|
重量 |
kg |
＜ 1 |
＜ 1 |
＜ 0.4 |
＜ 1.3 |
＜ 0.4 |
＜ 1 |
＜ 0.4 |
＜ 1 |
＜ 0.4 |
＜ 0.4 |
|
外殼材料 |
- |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
|
外觀顏色 |
- |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
|
法蘭型號 |
- |
UG-385/U-MROUND FLANGE |
UG-385/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
|
波導型號 |
- |
WR-15 |
WR-15 |
WR-10 |
WR-10 |
WR-6 |
WR-6 |
WR-4 |
WR-4 |
WR-3 |
WR-3 |
|
工作溫度 |
℃ |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
“倍頻+喇叭+透鏡”模組
具有高性能、多功能、緊湊小巧、易于集成等特點，能為用戶提供高效可靠的解決方案。 可應用于通信及安檢系統等毫米波太赫茲高頻信道測量，提高通信質量，提升檢測精準度和系統性能；也可用于環境監測、物體識別等傳感技術應用領域，提高傳感的靈敏度和準確性。
|
性能指標 |
單位 |
型號 | |||||||
|
LLFMTx-AS-5075-30 |
LLFMTx-AS-5075-35 |
LLFMRx-AS-5075-30 |
LLFMRx-AS-5075-35 |
LLFMTx-AS-75110-30 |
LLFDTx-AS-75110-30 |
LLFMRx-AS-75110-30 |
LLFMRx-AS-75110-40 |
||
|
工作模式 |
- |
混頻 |
混頻 |
混頻 |
混頻 |
混頻 |
倍頻 |
混頻 |
混頻 |
|
源倍頻次數 |
- |
- |
- |
- |
- |
- |
6 |
- |
- |
|
射頻支持頻率范圍 |
GHz |
50-75 （濾波器可選） |
50-75 （濾波器可選） |
50-75 （濾波器可選） |
50-75 （濾波器可選） |
75-110 （濾波器可選） |
75-110 （全頻段） |
75-110 （濾波器可選） |
75-110 （濾波器可選） |
|
本振輸入頻率范圍 |
GHz |
12.5-18.75 |
12.5-18.75 |
12.5-18.75 |
12.5-18.75 |
12.5-18.4 |
12.5-18.4 |
12.5-18.4 |
12.5-18.4 |
|
本振倍頻次數 |
- |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
|
本振輸入功率范圍 |
dBm |
-2~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
|
中頻支持頻率范圍 |
GHz |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
0.001-6 |
2-20 |
2-20 |
|
中頻輸入功率范圍 |
dBm |
≤-20 |
≤-20 |
- |
- |
≤-20 |
- |
- |
- |
|
輸出信號底噪@BW=10Hz |
dBm |
＜-135 |
＜-135 |
＜-145 |
＜-145 |
＜-135 |
＜-135 |
＜-145 |
＜-145 |
|
EIRP最大值 |
dBm |
38.0-41.9 |
42.9-46.7 |
- |
- |
34.8-38.5 |
34.8-38.5 |
- |
- |
|
透鏡增益范圍 |
dBi |
28.0-31.9 |
32.9-36.7 |
28.0-31.9 |
32.9-36.7 |
29.8-33.5 |
29.8-33.5 |
29.8-33.5 |
38.0-41.6 |
|
有源部分增益 |
dB |
6±2 |
6±2 |
27±3.5 |
27±3.5 |
5±2 |
- |
29±3 |
29±3 |
|
3dB波束寬度（E面/H面） |
° |
5.2/5.2 |
2.9/2.9 |
5.2/5.2 |
2.9/2.9 |
4.1/4.1 |
4.1/4.1 |
4.1/4.1 |
1.5/1.5 |
|
副瓣電平(E面/H面） |
dB |
-27.0/-25.6 |
-27.9/-26.7 |
-27.0/-25.6 |
-27.9/-26.7 |
-25.9/-27.3 |
-25.9/-27.3 |
-25.9/-27.3 |
-29.8/-32.5 |
|
極化 |
- |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
線極化 |
|
供電 |
- |
12V/2A |
12V/2A |
12V/2A |
12V/2A |
12V/1A |
12V/1A |
12V/1A |
12V/1A |
|
口徑尺寸/整體長度 |
mm |
88/187.6 |
140/237.7 |
88/187.6 |
140/237.7 |
72/173.9 |
72/173.9 |
72/173.9 |
160/264. 9 |
|
重量 |
Kg |
＜ 2 |
＜ 2 |
＜ 2 |
＜ 2 |
＜ 2 |
＜2 |
＜ 2 |
＜ 2 |
|
外觀顏色 |
- |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
|
接口 |
- |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
|
工作溫度 |
℃ |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
